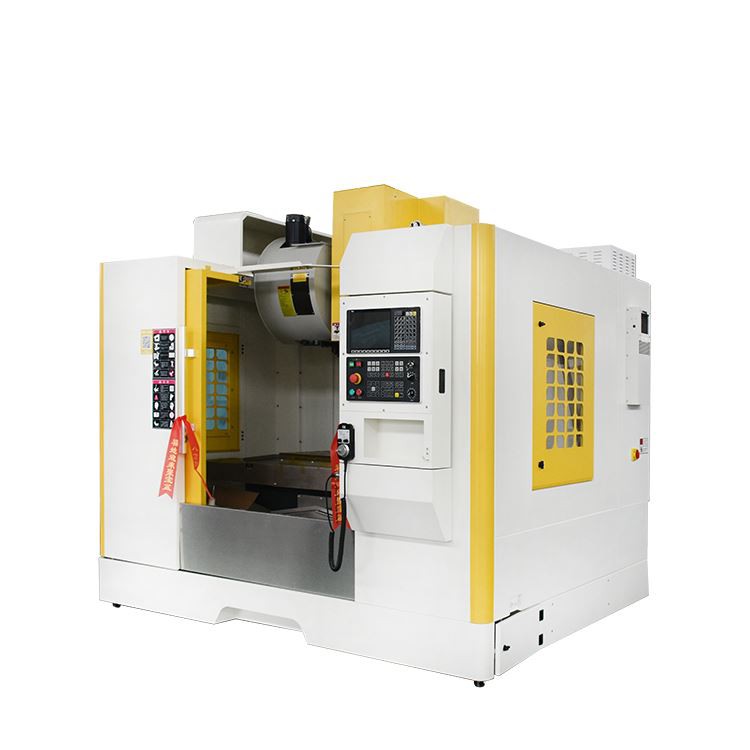

Pusat Permesinan CNC
Perjalanan sumbu X/Y/Z 800*500*600 mm
φ40 * 16 screw lead, HIWIN / PMI 45 ball linear guide, spindle BT40-150-8000, majalah tipe disk dari 24 alat
Deskripsi
Parameter teknis
Pengenalan Produk

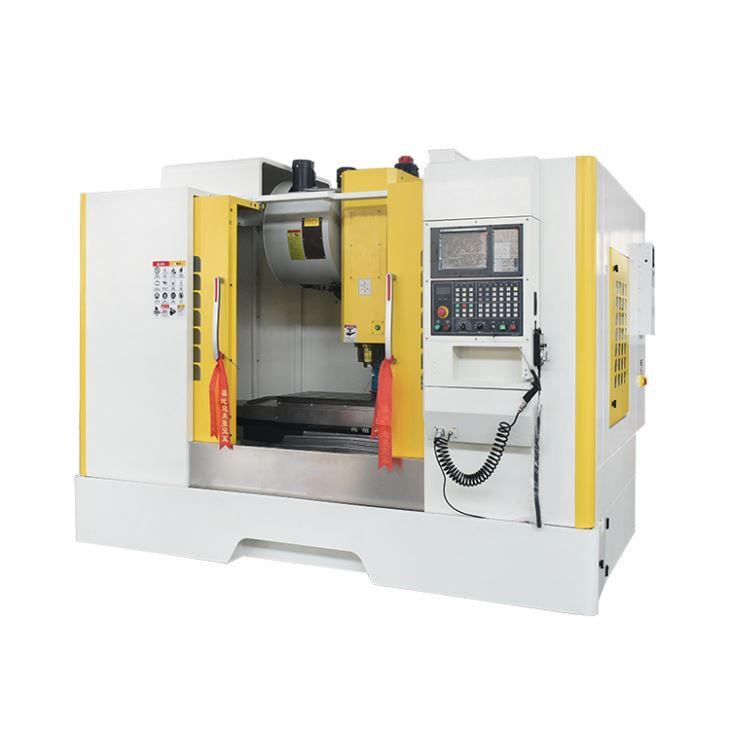

1. VMC850P 3-axis linear guide pusat pemesinan vertikal
Ukuran meja 1000 * 500 mm
Perjalanan sumbu X/Y/Z 800*500*600 mm
φ40 * 16 screw lead, HIWIN / PMI 45 ball linear guide, spindle BT40-150-8000, majalah tipe disk dari 24 alat
2. VMC850A 3 panduan linier pusat pemesinan vertikal
Ukuran meja 1000 * 500 mm
Perjalanan sumbu X/Y/Z 800*500*500 mm
φ36 * 16 sekrup memimpin. HIWIN / PMI 35 ball linear guide, spindle BT40-140-10000, majalah tipe disk dari 24 alat
3. VMC850B 3 hard guideways pusat pemesinan vertikal
Ukuran meja 1000 * 500 mm
Perjalanan sumbu X/Y/Z 800*500*500 mm
φ40 * 10 screw lead, spindle BT40-150-8000, majalah tipe disk dari 24 alat
Spesifikasi
VMC 850
Parameter teknis VMC850 | |||
meja kerja | Ukuran meja kerja | Mm | 1000*500 |
Meja kerja max.load | Kg | 600 | |
T-slot (number*width*distance) | 5-18*108 | ||
Bepergian | Perjalanan X-aixs | Mm | 800 |
Perjalanan Y-aixs | Mm | 500 | |
Perjalanan Z-aixs | Mm | 500 | |
Jarak dari hidung spindel ke permukaan meja | Mm | 120-620 | |
Jarak dari pusat spindel ke guideway kolom | Mm | 581 | |
Kumparan | Tipe transmisi spindle | Tipe sabuk | |
Lancip spindel | BT 40 φ140 | ||
Kecepatan spindel | Rpm | 8000 | |
Motor spindel | Kw | 7.5 | |
Kecepatan Umpan | Umpan cepat X/Y/Z-aixs | m/min | 363632 |
Memotong kecepatan umpan | mm/menit | 1-10000 | |
Majalah alat | Nomor alat | Pcs | 24 |
Alat berubah cara | Tipe cakram ATC | ||
Waktu perubahan alat | s | 2-3 | |
Presisi | Presisi pemosisian | Mm | ±0,008 |
Presisi pemosisian yang dilaporkan | Mm | ±0,005 | |
lain | pengendali | HuazhongCNC | |
Ukuran keseluruhan | Mm | 2700*2300*2300 | |
Berat mesin | Kg | 5000 | |
VMC 840
Parameter teknis VMC840(3axis hard rail) | |||
meja kerja | Ukuran meja kerja | Mm | 1000*360 |
Meja kerja max.load | Kg | 300 | |
T-slot (number*width*distance) | 3-18*100 | ||
Bepergian | Perjalanan X-aixs | Mm | 800 |
Perjalanan Y-aixs | Mm | 400 | |
Perjalanan Z-aixs | Mm | 550 | |
Jarak dari hidung spindel ke permukaan meja | Mm | 100-650 | |
Jarak dari pusat spindel ke guideway kolom | Mm | 445 | |
Kumparan | Tipe transmisi spindle | Tipe sabuk | |
Lancip spindel | BT 40 φ120 | ||
Kecepatan spindel | Rpm | 8000 | |
Motor spindel | Kw | 5.5 | |
Kecepatan Umpan | Umpan cepat X/Y/Z-aixs | m/min | 15158 |
Memotong kecepatan umpan | mm/menit | 1-10000 | |
Majalah alat | Nomor alat | Pcs | 16 |
Alat berubah cara | Tipe cakram ATC | ||
Waktu perubahan alat | s | 2-3 | |
Presisi | Presisi pemosisian | Mm | ±0,01 |
Presisi pemosisian yang dilaporkan | Mm | ±0,008 | |
lain | Pengendali | HuazhongCNC | |
Ukuran keseluruhan | Mm | 2500*2000*2100 | |
Berat mesin | Kg | 3200 | |
Tabel Konfigurasi
Aksesori VMC 850 Standar | ||
Benda | Model dan spesifikasi | Merek |
Sistem kontrol CNC | HCNC 808Di | HCNC |
Penggerak servo dan motor | Pencocokan sistem | HCNC |
Bantalan 3-Sumbu | Diameter dalam 25, | TPI-Taiwan-Cina |
Sekrup bola sumbu 3 (level C3) | FD3616 | Hiwin-Taiwan, Tiongkok |
Panduan linier bola tiga sumbu | X/Y/Z:HGH35HA | Hiwin-Taiwan, Tiongkok |
Pengubah alat otomatis | Tipe Disk 24T | OKADA-Taiwan Cina |
Spindle (tipe sabuk) | BT40-140-8000r/menit | Danquan/Haozhi-Tiongkok |
Supercharger pneumatik | 3.5T | Haocheng-Taiwan, Tiongkok |
Elemen kontrol pneumatik | - | Airtac -Cina |
sistem pelumasan otomatis | TZ-2202-110A | Herg/Shengxiang |
Pompa pendingin | CBK4-30/3 | Luokai-Cina |
penukar panas | HPW-10AF | Sanhetongfei/Wenheng-Tiongkok |
Detail Produksi
Pengontrol CNC
1. Kontrol sumbu 2-4
2. Layar LCD warna 10,4"
3. Mendukung NCUC, protokol bus etherCAT
4. Mendukung encoder presisi tinggi 16.000, 000PPR
5. Mendukung TCPIP, protokol komunikasi Ethernet
6. Fungsi cerdas:
7. Big data alat mesin CNC
8. Inspeksi alat yang rusak
9. Kompensasi suhu
Aplikasi
Pabrik Kami
Wuhan Huazhong Numerical Control Co., Ltd. ("perusahaan") adalah penelitian sistem CNC menengah dan kelas atas China dan basis industri, perusahaan terdaftar pertama di industri sistem CNC China. Penelitian dan pengembangan teknologi perusahaan yang merupakan perusahaan teknologi tinggi nasional didukung oleh Pusat Penelitian Teknologi Rekayasa Sistem CNC Nasional dari Universitas Sains dan Teknologi Huazhong.
Perusahaan telah memenangkan dua hadiah kedua kemajuan sains dan teknologi nasional dan tujuh tingkat provinsi dan menteri hadiah pertama. Ini adalah perusahaan teknis terkuat di industri sistem CNC China.
Perusahaan ini menjual hampir 20.000 set sistem CNC, 100.000 set amplifier dan motor servo, dan 2.000 robot industri setiap tahun. Penjualan sistem CNC menengah dan kelas atas menempati peringkat pertama di Cina.
Sistem CNC HNC8 yang dikembangkan oleh perusahaan telah mencapai kata tingkat lanjut dalam lima sumbu, multi-saluran, presisi tinggi berkecepatan tinggi, cerdas dan teknologi lainnya. Sistem CNC menengah dan kelas atasnya sebagian besar digunakan di Cina. Mereka telah digunakan dalam alat mesin, dan perusahaan suku cadang mobil seperti Bochi Machine Tool Group Co., Ltd dan Dongfeng Motor Co., Ltd.
