Mesin Bubut Terbaru HCD5050
- Spindel listrik servo sinkron, tempat tidur miring
- Mengadopsi turret integral, tailstock servo, dan pemandu linier
- Panjang pemesinan maksimum 500mm
Deskripsi
Parameter teknis
Fitur Utama Mesin Bubut Terbaru HCD5050
1. Turret hidrolik integral, struktur lebih kompak, akurasi mekanis lebih tinggi, lebih stabil dan andal.
2. Pemantauan dan penyetelan hidrolik dipasang di bagian depan dan dioperasikan dengan kenop. Tekanan sistem hidrolik dapat dipantau dan disetel dengan mudah dari bagian depan mesin.
3. Motor spindel digerakkan oleh spindel listrik sinkron dengan torsi keluaran yang unggul. Pada saat yang sama, sistem pendingin terpadu berupa pendingin cair dan pendingin udara diadopsi untuk memastikan suhu kerja motor spindel dan menjamin masa pakai spindel serta akurasi pemesinan.
4. Panduan tempat tidur mengadopsi desain rel tinggi dan rendah serta pengecoran pasir resin, setelah beberapa proses penuaan dan perlakuan panas, mesin dapat mempertahankan akurasi dan kekakuan terbaik untuk waktu yang lama.
5. Mesin bubut terbaru mengadopsi desain pencegahan internal 30 derajat sehingga benda kerja lebih dekat ke tubuh manusia dan serpihan dapat dikeluarkan dengan lebih lancar. Pada saat yang sama, mesin dapat dilengkapi dengan konveyor serpihan belakang atau konveyor serpihan samping, yang dapat disesuaikan secara fleksibel sesuai dengan lingkungan lokasi.
Mesin Bubut TerbaruListrikPoros
Spindel digerakkan oleh spindel listrik sinkron dengan torsi keluaran yang unggul, dan bantalannya merupakan kombinasi bantalan rol silinder baris ganda dan bantalan bola dorong dua arah. Ia memiliki fitur kekakuan tinggi dan presisi tinggi.
Kecepatan spindel: 3000rpm
Daya spindel: 26 kW
Diameter lubang spindel: Φ62mm

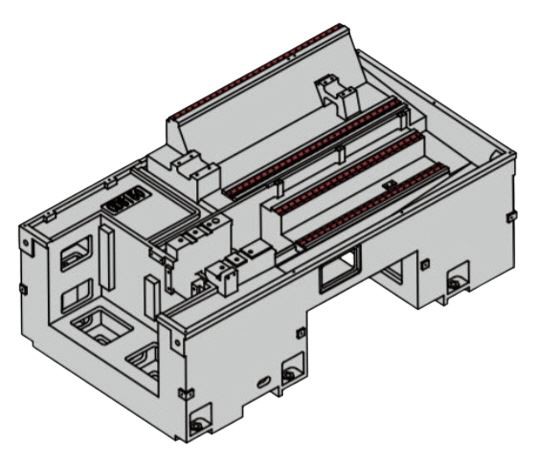

Panduan Tempat Tidur Mesin Bubut Terbaru
Panduan tempat tidur mengadopsi desain rel tinggi dan rendah untuk memaksimalkan akurasi dan kekakuan mesin. Unit pemuatan dan pembongkaran otomatis terintegrasi dengan mesin, yang sangat mengurangi ruang lantai.
Perjalanan sumbu X/Z: 190/590mm
Lintasan cepat sumbu X/z: 30/33 m/menit
Diagram Interferensi Alat HCD5050 SlMesin Bubut Terbaru Tempat Tidur Semut
Spesifikasi Teknis Mesin Bubut Miring Terbaru HCD5050
Konfigurasi | HCD5050 | ||
Permesinan Kapasitas | Ayunan Maksimum di Atas Tempat Tidur | satuan | Φ500 |
Ayunan Maksimum Saat Meluncur | satuan | Φ280 | |
Jarak dari Ujung Muka Spindel ke Ujung Muka Turret | satuan | 120-690 | |
Panjang Pemesinan Maksimum | satuan | 500 | |
Diameter mesin maks. | satuan | Φ350 | |
Poros | Lubang Tirus Batang Maks. Diameter | satuan | Φ50 |
Tipe Kepala Spindel | Bahasa Indonesia: GB59001 | A2-6 | |
Lubang Tirus Spindel | φ/mm | Φ62 | |
Rentang Kecepatan Spindel | putaran/menit | 50-3000 | |
Torsi Keluaran Spindel | N. m | 155/286 | |
Tenaga Motor Utama (Poros Utama) | KW | 26 | |
Tipe Chuck (Buatan Taiwan) | Hidrolik Melalui Chuck (Berongga/Padat) | ||
Ukuran Chuck | bulan sabit | 8" | |
Kecepatan Umpan | Kecepatan Lintasan Cepat Pada Sumbu X | m/menit | 30 |
Kecepatan Lintasan Cepat Pada Sumbu Z | m/menit | 33 | |
Kecepatan Lintasan Cepat Pada Tailstock | m/menit | 15 | |
Torsi Motor Servo Sumbu X | N. m | 15 | |
Torsi Motor Servo Sumbu Z | N. m | 15 | |
Perjalanan Sumbu X | satuan | 190 | |
Perjalanan sumbu Z | satuan | 590 | |
Jenis Panduan | Panduan Linier | ||
Kubah | Tipe Menara | Turret Servo Hidrolik 8 Tiang | |
Ukuran Alat | satuan | 25×25 | |
Batang belakang | Tipe Tailstock | Servo Dapat Diprogram | |
Torsi Motor Servo Tailstock | Tidak ada | 6 | |
Perjalanan Tailstock | satuan | 460 | |
Taper Internal Selongsong Tailstock | Bahasa Inggris MT5 | ||
Sumber daya | Konsumsi Daya | Kw | 60 |
Arus listrik | A | 120 | |
Spesifikasi | Berat Mesin | Kg | 3800 |
Dimensi Mesin | P×L×Tinggi (mm) | 2200*1680*1750 | |
Opsional | Konfigurasi Tambahan | Konveyor Serpihan | |
Jenis Konveyor Chip | Sabuk Engsel | ||
