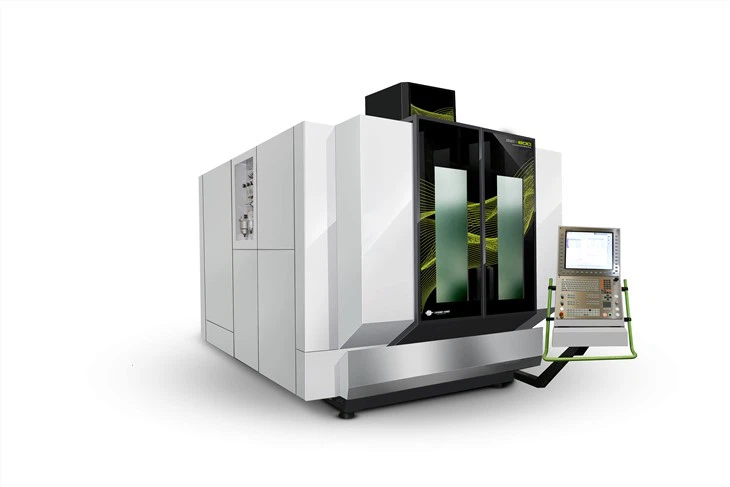

HMU-800 Pusat Pemesinan Lima Sumbu
Deskripsi
Parameter teknis
Fitur Produk Pusat Pemesinan Lima Sumbu HMU-800
Dengan torsi sumbu A 4142Nm, persyaratan pemrosesan pemotongan berat dan material dengan kekakuan tinggi dapat dipastikan.
+Struktur gantri tipe derek berdasarkan analisis elemen hingga dan optimalisasi dinamika
+ Tempat tidur yang sangat kaku dan stabil
+Arsitektur seluruh mesin dengan stabilitas berkelanjutan
+ Teknologi spindel dan meja putar berkinerja tinggi yang berasal dari Eropa
+Operasi penggilingan yang efisien/berat
+Cocok untuk berbagai kebutuhan pemrosesan material
+Meningkatkan efisiensi dan kualitas pemrosesan produk
+Teknologi penggerak sekrup yang inovatif (bukan penggerak rotasi gerakan sekrup)
+ Kecepatan respons tinggi
Spindel berkekuatan super dari mesin CNC lima sumbu
+12000spindel sebaris rmp BT40
+18000spindel sebaris rmp HSK-A63
+18000spindel hibrid rmp HSK-A63
+24000spindel bermotor rmp HSK-A63

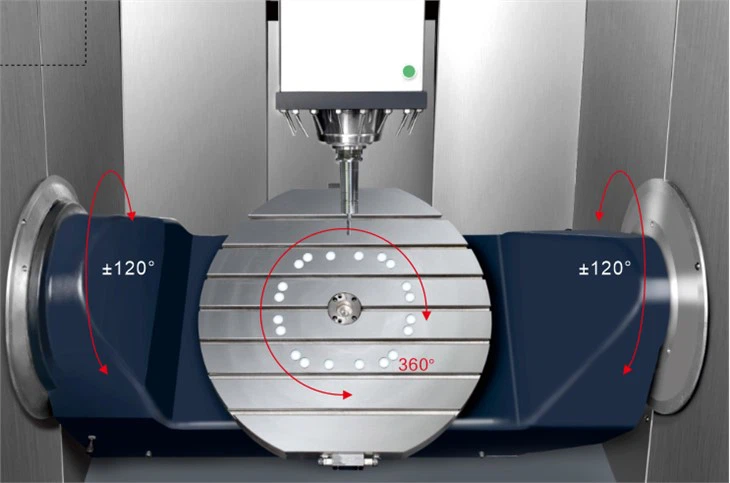

Meja Putar Cradle A/C
Ukuran meja kerja: 800 mm
Beban: 800kg
Ayunan sumbu A: ±120 derajat
Rotasi sumbu C: 360 derajat
Kemudahan Penggunaan
Berdasarkan desain ergonomis, ia mewujudkan aksesibilitas dan visibilitas pemrosesan yang luar biasa, sehingga menghasilkan pengalaman pengoperasian ramah pengguna yang tak tertandingi.
Fitur dasar pemesinan 5 sumbu
· Kontrol presisi tinggi berkecepatan tinggi
· 5-kontrol sumbu secara bersamaan
· 5-kalibrasi otomatis sumbu
· 5-fungsi RTCP sumbu
· 5-sumbu interpolasi melingkar besar Interpolasi hiperbolik
· 5-pemesinan orientasi sumbu
· Kontrol sinkronisasi
· Kompensasi kesalahan
· Berkendara langsung
· Kontrol cerdas
· Kombinasi mesin bubut-pabrik
· Kontrol multi-saluran
· Integrasi perangkat lunak CAM yang mulus
· Layar sentuh didukung
· Penghapusan serangan balik untuk beberapa motor
Spesifikasi mesin CNC 5 sumbu HMU-800 cina
| Barang | Satuan | HMU-800 | HMU-800evo | HMU-800avi |
|---|---|---|---|---|
| Sistem (Unit kontrol) | mm | |||
| Perjalanan sumbu X/Y/Z | Derajat | 850/950/550 | 850/950/550 | 850/950/550 |
| Perjalanan sumbu A/C | mm | ±120/360 | ±120/360 | ±140/360 |
| Jarak dari permukaan ujung spindel ke meja kerja | mm | 180-730 | 180-730 | 180-730 |
| Ukuran meja kerja | kg | Φ800 | Φ800 | Φ800 |
| Maks. memuat | 600 | 800 | 800 | |
| Poros | ||||
| Spindel (standar) | ||||
| Maks. kecepatan spindel/lancip | rpm | 18000HSK-A63 | 20000HSK-A63 | 12000BT40/HSK-A63 |
| Kekuatan spindel (S1/S6-40%) | KW | 20/28 | 29/36 | 15.5/21.7 |
| Torsi(S1/S6-40%) | N.m | 58/81.2 | 69.9/87.5 | 85/119 |
| Sistem umpan | ||||
| Lintasan cepat sumbu X/Y/Z | m/mnt | 40/40/40 | 20/20/20 | 20/20/20 |
| Maks. memotong laju umpan | m/mnt | 20 | 10 | 10 |
| Kecepatan lintasan cepat sumbu A/C | m/mnt | 20/30 | 20/30 | 20/30 |
| Presisi posisi/Pengulangan (GB17421.22000) | ||||
| X/Y | mm | 0.008/0.006 | 0.007/0.005 | 0.007/0.005 |
| Z | mm | 0.007/0.005 | 0.006/0.004 | 0.006/0.004 |
| A/C | ARCSEC | 12/6 | 8/5 | 8/5 |
| Sistem penggantian alat otomatis | ||||
| Jumlah alat | buah | 26T | 26T | 26T |
| Waktu penggantian alat (alat-alat) | detik | 12s | 12s | 12s |
| Maks. panjang alat | mm | 300 | 300 | 300 |
| Maks. diameter alat (tidak berdekatan) | mm | Φ80/Φ120 | Φ80/Φ120 | Φ80/Φ120 |
| Maks. berat alat | kg | 8 | 8 | 8 |
| Ukuran mesin | ||||
| Tinggi | mm | 3443 | 3443 | 3443 |
| Luas (L*W) | m㎡ | 6452x3855 | 6452x3855 | 6452x3855 |
| Berat bersih | kg | 17000 | 17000 | 17000 |
| Kekuatan | kw | 60 | 70 | 60 |
